대시보드

커스텀 대시보드를 생성하고 관리하는 방법을 안내합니다.

개요

대시보드를 사용하면 중요한 메트릭과 로그를 한 화면에서 시각화할 수 있습니다.

주요 기능

기능 설명
커스텀 대시보드 원하는 패널 조합으로 대시보드 생성
다양한 시각화 라인 차트, 막대 그래프, 테이블, 게이지 등
변수 동적 필터링을 위한 템플릿 변수
공유 팀과 대시보드 공유

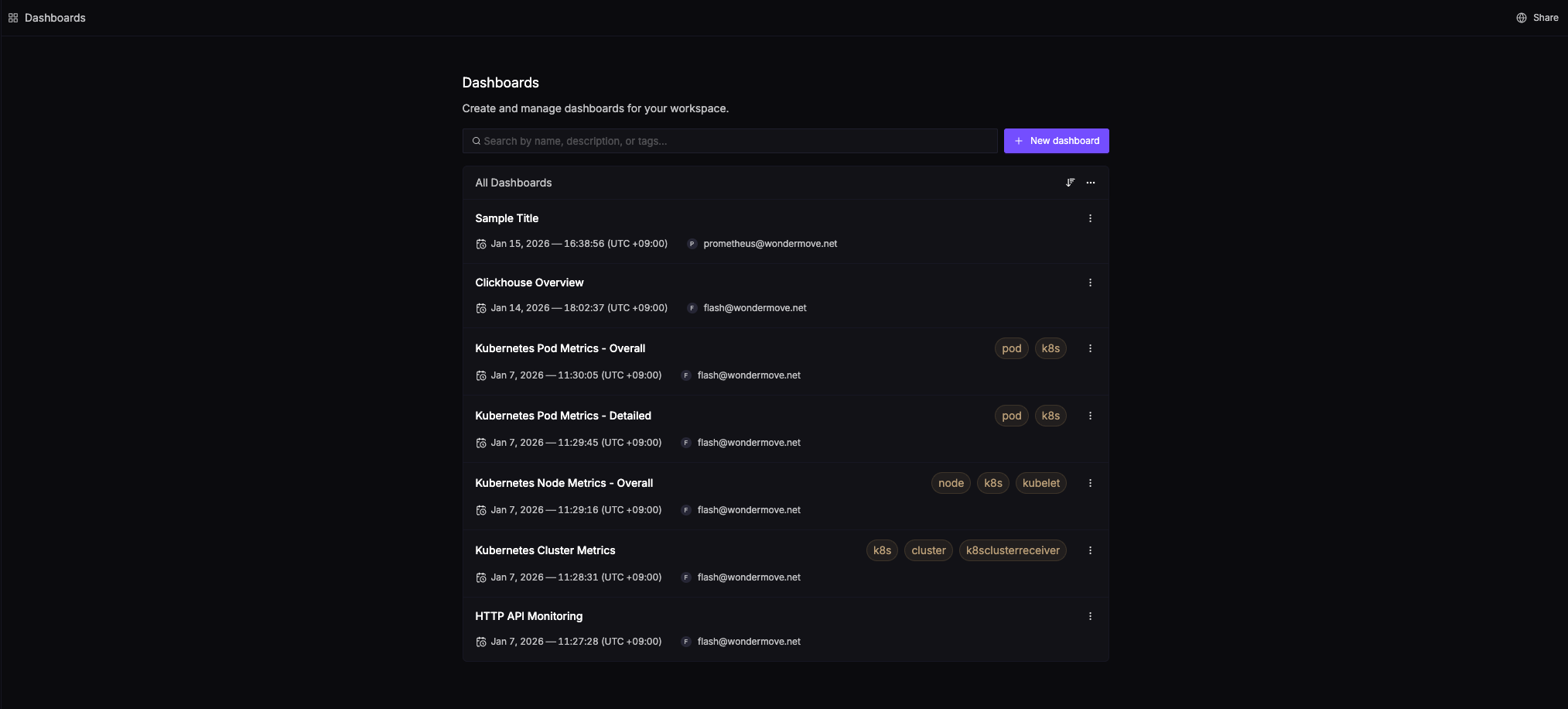

대시보드 접근

  1. 좌측 메뉴에서 Dashboards 클릭
  2. 대시보드 목록이 표시됩니다


기본 대시보드

대시보드 설명
Kubernetes Overview 클러스터 전체 상태
Node Metrics 노드별 리소스 사용량
Pod Metrics 파드별 리소스 사용량
Service Performance 서비스 RED 메트릭

대시보드 생성

Step 1: 새 대시보드 만들기

  1. + New Dashboard 버튼 클릭
  2. 대시보드 이름 입력
  3. 설명 추가 (선택)
  4. Create 클릭

Step 2: 패널 추가

  1. + Add Panel 클릭
  2. 패널 유형 선택
  3. 쿼리 작성
  4. 시각화 옵션 설정
  5. 패널 이름 지정
  6. Save 클릭

패널 유형

시계열 차트 (Time Series)

시간에 따른 메트릭 변화 표시:

쿼리: avg by (k8s_node_name) (system_cpu_utilization)

옵션:

  • 라인 스타일 (실선, 점선)
  • 채우기 (영역 차트)
  • 스택 모드

막대 그래프 (Bar Chart)

비교 및 분포 표시:

쿼리: sum by (k8s_namespace_name) (container_memory_usage_bytes)

테이블 (Table)

정확한 값 표시:

쿼리: topk(10, sum by (k8s_pod_name) (container_cpu_usage_seconds_total))

게이지 (Gauge)

단일 값 표시:

쿼리: avg(system_cpu_utilization)

임계값 설정:

  • 녹색: 0-60%
  • 노란색: 60-80%
  • 빨간색: 80-100%

통계 (Stat)

큰 숫자로 단일 값 표시:

쿼리: sum(up)

히트맵 (Heatmap)

시간에 따른 분포 표시:

쿼리: histogram_quantile(0.95, sum(rate(http_request_duration_seconds_bucket[5m])) by (le))

쿼리 작성

메트릭 쿼리

PromQL 또는 쿼리 빌더 사용:

# CPU 사용률
avg by (k8s_cluster_name) (system_cpu_utilization)

# 메모리 사용량
sum by (k8s_namespace_name) (container_memory_usage_bytes)

# 요청률
sum(rate(http_server_request_total[5m]))

로그 쿼리

로그 패널용 쿼리:

k8s.namespace.name:production AND severity_text:ERROR

트레이스 쿼리

트레이스 목록 패널:

service.name:api-gateway AND duration > 1s

변수

변수 생성

  1. 대시보드 설정에서 Variables 탭
  2. + Add Variable 클릭
  3. 변수 설정:
    • Name: cluster
    • Type: Query
    • Query: label_values(k8s_cluster_name)

변수 사용

패널 쿼리에서 변수 사용:

system_cpu_utilization{k8s_cluster_name="$cluster"}

변수 유형

유형 설명
Query 메트릭 레이블에서 값 추출
Custom 직접 값 목록 정의
Text Box 사용자 입력
Interval 시간 간격 선택

일반적인 변수

$cluster - 클러스터 선택
$namespace - 네임스페이스 선택
$node - 노드 선택
$service - 서비스 선택
$__interval - 자동 시간 간격

패널 레이아웃

패널 크기 조절

  • 패널 모서리를 드래그하여 크기 변경
  • 그리드 단위로 정렬

패널 이동

  • 패널 제목을 드래그하여 위치 변경

행 구성

관련 패널을 행으로 그룹화:

  1. + Add Row 클릭
  2. 행 제목 입력
  3. 패널을 행 안으로 드래그

접기 가능한 행

행 제목을 클릭하여 접기/펼치기

대시보드 공유

팀 공유

  1. 대시보드 상단의 Share 버튼 클릭
  2. Link 탭에서 URL 복사
  3. 팀원에게 공유

권한 설정

권한 설명
View 보기만 가능
Edit 수정 가능
Admin 삭제, 권한 관리

내보내기/가져오기

대시보드를 JSON으로 내보내기:

  1. 대시보드 설정 > JSON Model
  2. 내용 복사
  3. 다른 환경에서 가져오기

알림 통합

패널에서 직접 알림 생성:

  1. 패널 편집 모드에서 Alert 탭
  2. 알림 조건 설정
  3. 알림 채널 선택
  4. 저장

대시보드 관리

폴더 구성

대시보드를 폴더로 정리:

  1. New Folder 클릭
  2. 폴더 이름 입력
  3. 대시보드를 폴더로 이동

태그

대시보드에 태그 추가:

  • production, development
  • kubernetes, application
  • 팀 이름

버전 관리

대시보드 변경 이력:

  1. 대시보드 설정 > Versions
  2. 이전 버전 확인
  3. 필요시 롤백

예시 대시보드

Kubernetes 클러스터 개요

패널 쿼리
노드 수 count(kube_node_info)
파드 수 count(kube_pod_info)
CPU 사용률 avg(system_cpu_utilization)
메모리 사용률 avg(system_memory_utilization)
노드별 CPU avg by (k8s_node_name) (system_cpu_utilization)

서비스 성능

패널 쿼리
요청률 sum(rate(http_server_request_total[5m]))
에러율 sum(rate(http_server_errors_total[5m])) / sum(rate(http_server_request_total[5m])) * 100
P99 지연시간 histogram_quantile(0.99, sum(rate(http_server_request_duration_seconds_bucket[5m])) by (le))

문제 해결

패널에 데이터 없음

  1. 쿼리 문법 확인
  2. 시간 범위 확인
  3. 변수 값 확인

느린 대시보드

  1. 쿼리 최적화
  2. 시간 범위 축소
  3. 패널 수 줄이기

변수 값이 비어있음

  1. 변수 쿼리 확인
  2. 데이터 소스 연결 확인
